Foamtec의 UltraSOLV 면봉으로 PCB 생산 안정성 향상

전자 제조 분야에서는 신뢰성이 높은 인쇄 회로 기판(PCB)을 생산하는 것이 가장 중요합니다. 오염 물질, 잔류물 또는 정전기 방전(ESD) 문제는 비용이 많이 드는 고장과 제품 수명 단축으로 이어질 수 있습니다. 바로 여기서 Foamtec의 정전기 소산 UltraSOLV 면봉이 등장하여 면과 같은 흡수성과 ESD 안전성을 결합한 솔루션을 제공하여 PCB 생산 공정에 혁명을 일으켰습니다. 이 블로그 게시물에서는 PCB 생산에서 폼 면봉의 다양한 용도와 Foamtec의 UltraSOLV 면봉이 이러한 요구 사항을 충족하는 데 이상적인 선택인 이유를 살펴보겠습니다.

PCB 생산에서의 폼 면봉의 응용

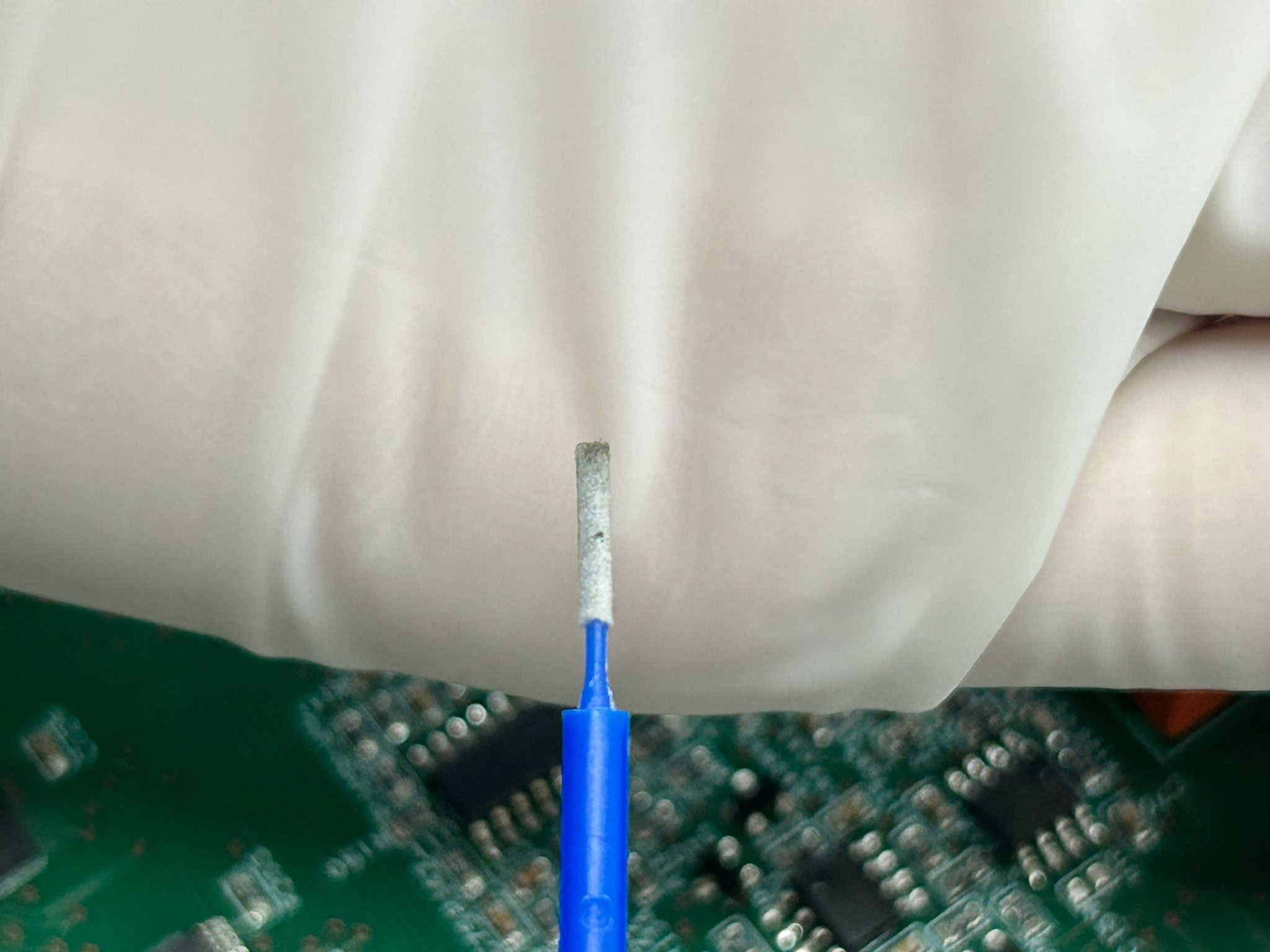

민감한 부품 세척 : PCB는 복잡한 회로와 부품으로 구성되어 있으며, 아주 작은 오염 물질조차도 기능을 방해할 수 있습니다. 폼 면봉은 좁은 공간에 닿아 손상을 입히지 않고 입자, 먼지 또는 잔여물을 효과적으로 제거할 수 있으므로 이러한 부품을 세척하는 데 적합합니다.

플럭스 잔여물 제거 : 플럭스는 납땜 공정에서 일반적으로 사용되지만, 그 잔여물은 PCB의 성능을 방해할 수 있습니다. 흡수성이 뛰어난 폼 면봉은 이러한 잔여물을 효율적으로 흡수하여 PCB를 깨끗하고 잠재적인 단락 회로로부터 자유롭게 해줍니다.

용매 및 세정제 적용 : PCB 생산 중에 용매와 세정제는 종종 접착제 제거 또는 섬세한 표면 세척과 같은 다양한 목적으로 사용됩니다. 폼 면봉은 이러한 물질을 정확하게 적용하여 균일한 분포를 보장하고 낭비를 최소화하는 데 적합합니다.

ESD 보호 : 정전기 방전(ESD)은 민감한 PCB 구성 요소를 손상시켜 장기적인 신뢰성 문제를 일으킬 수 있습니다. Foamtec의 UltraSOLV 면봉은 정전기 소산 특성으로 설계되어 정전기 축적을 방지하고 취급 및 세척 중 ESD 관련 오류 위험을 최소화합니다.

표면 샘플링 : 품질 관리 및 검사 프로세스에서 분석을 위해 PCB 표면 샘플을 채취하는 것이 필수적입니다. 폼 면봉은 오염이 없고 일관된 샘플 수집 방법을 제공하여 정확한 결과와 산업 표준 준수를 보장합니다.

Foamtec의 UltraSOLV 면봉이 이상적인 이유

면과 같은 흡수성 : UltraSOLV 면봉은 면과 같은 흡수성으로 두드러지며, 털과 섬유를 남기지 않고 오염 물질과 잔여물을 효과적으로 제거합니다. 이 수준의 흡수성은 PCB의 청결과 안정성을 유지하는 데 도움이 됩니다.

손잡이와 팁 ESD 안전 : UltraSOLV 면봉의 가장 중요한 특징 중 하나는 정전 소산 특성입니다. 면봉 손잡이와 팁은 정전하를 안전하게 소산하도록 설계되어 취급 및 세척 중에 민감한 구성 요소를 ESD 손상으로부터 보호합니다.

정밀성과 일관성 : Foamtec의 면봉은 정밀하게 제조되어 모든 응용 분야에서 일관된 품질과 성능을 보장합니다. 이러한 수준의 일관성은 PCB 생산에서 높은 신뢰성 표준을 충족하는 데 필수적입니다.

사용자 정의 옵션 : Foamtec은 PCB 제조업체의 특정 요구 사항을 충족하기 위해 다양한 면봉 크기, 모양 및 재료를 제공합니다. 이러한 사용자 정의를 통해 각 응용 분야에 적합한 면봉을 선택하여 PCB 생산 프로세스를 최적화할 수 있습니다.

결론

고신뢰성 PCB 생산의 세계에서는 모든 세부 사항이 중요하며, 올바른 도구를 사용하면 상당한 차이를 만들 수 있습니다. 면과 같은 흡수성, ESD 안전 핸들 및 팁, 사용자 정의 가능한 옵션이 있는 Foamtec의 정전 소산 UltraSOLV 면봉은 PCB 제조의 다양한 응용 분야에 이상적입니다. 이러한 면봉을 생산 공정에 통합하면 오염 물질 및 ESD 관련 문제의 위험을 최소화하는 동시에 PCB의 신뢰성과 성능을 향상시킬 수 있습니다. PCB 생산을 위한 현명한 선택을 하십시오. Foamtec의 UltraSOLV 면봉을 선택하십시오.

UltraSOLV 폼 스왑에 대해 자세히 알아보세요
